スパシオのタコメーター
液晶表示、セグメント発光ダイオードタコメーター
私のスパシオにタコメーターが付いていなかったので、いたずらに付
けたくなり
ＣＱ出版社からエレクトロニクス制作アイデア集（クルマ編）の記事から一つ
とPICを使ってタコメーターを作ってみました。
おことわり ご注意
このタコメーターを取り付けることにより発生する如何なるトラブル及び事故など、
私どもは一切責任を持ちません。取り付けは自己責任でお願いします。
カローラ．スパシオのタコメーターは１９９９．４月からオプションで付けれるように
なりました、配線もルームからとれるようです。
以前の車は（１９９７．１月から生産）エンジンルームから取れます。
と言ってもメカに、ちんぷん、かんぷんなので取り合えず車を購入した所へ問い合わせました。

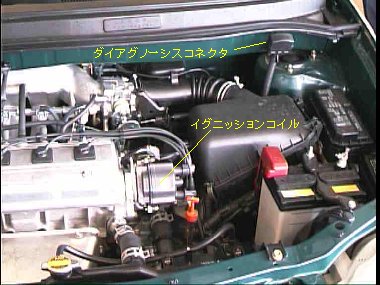

この写真はカローラ鹿児島にメールで問い合わせたとき写真を２枚も送ってくれました。
有り難う御座います。
 |
 |
今の車はイグニッションコイルはディストリビューターに内蔵されているみたいです。

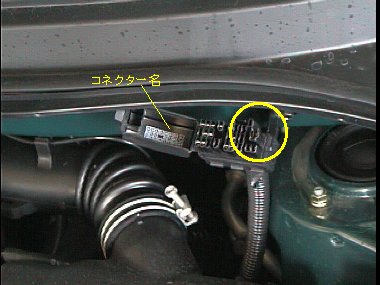

タコメーターに接続するＩＧマイナスの端子は、ダイアグノーシス端子
ボックス内にありますのでそちらを使ったほうが簡単と回答でした。
 |
 |
 |
タコメータをすぐ付けるには車解体に行って、これから付ける車と似たエンジン
に付いているメーターパネルを外し部品を取りケースに入れる

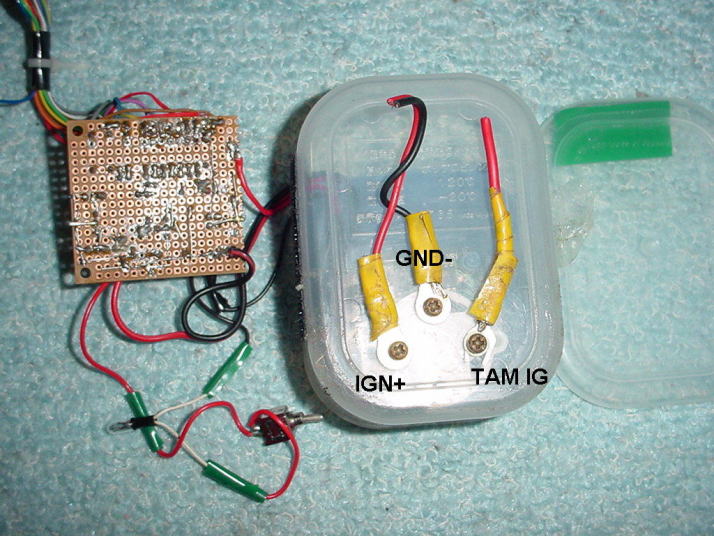

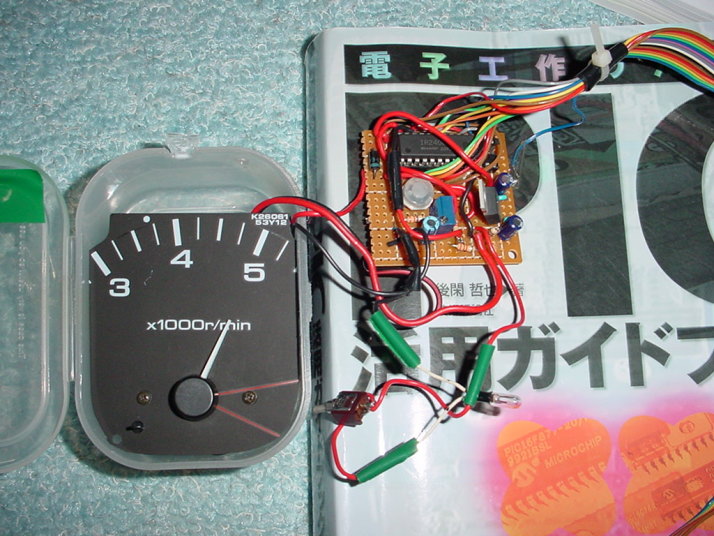

上の写真は外し部品にバーグラフ電圧計を付けたもの
車に付けるには簡単ＴＡＭ端子とＩＧ端子を接続します、あとは電源をつないでＯＫ。
（外した部品によっては違うのあるかも検討されたし）
ヒント 似たエンジンとは自動車のエンジンは４気筒とか、６気筒があります。

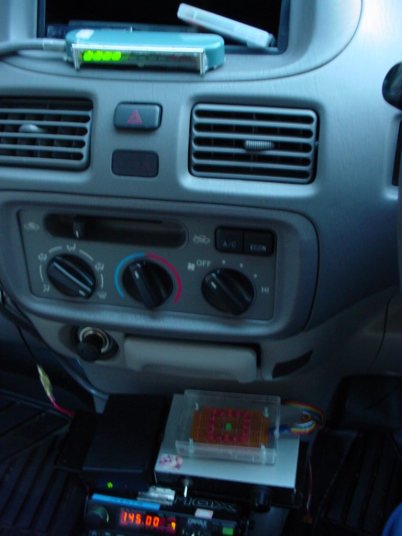

上の写真の右は、ＣＱ出版社「エレクトロニクス制作アイデア集、クルマ編」から
ＬＥＤ表示タコメーターを作った物です。本の記載に８Vの３端子レギュレーターを
１２Vの３端子レギュレーターに換えています。詳細は本を見て下さい。
液晶表示タコメーター
 |
 |
 |
 |
ＰＩＣは、米マイクロチップテクノロジー社が開発したものです。
タコメーターにＰＩＣ１６Ｆ８４を使って作ってみました。ホームページ「電子工作の実験室」
後閑哲也氏、のプログラムを使ってみました。まずホームページのＰＩＣ活用制作から「周
波数カウンタ」液晶表示汎用カウンタのプログラムリストをダンロードして下さい。
プログラム開発ソフトＭＰＬＡＢで見てください。ＭＰＬＡＢの入手はホームページからと
後閑哲也著 「ＰＩＣ活用ガイドブック」に付いてます｡マイクロチツプ．テクノロジ．ジャパン（株） PIC関係の情報が満載、ＰＩＣマイコン．デザイン．コンテスト応募してますよ
自動車のエンジンは４サイクル４気筒エンジン車に限定すると１回転に２回のイグニッション．パルスを発生します。ここでは９９００回転／分まで表示、９９００（回転）×２／６０（秒）＝３３０パルス秒となります。つまり、３３０Hzの入力パルスが入ったとき、カウンタは９９を表示すればよいわけです。そのためには、９９／３３０＝０．３秒のゲートを通し、０．３秒間だけ入力パルスをカウントすれば、そのまま回転数の表示ができることになります。このプログラムリストを見ると０．１秒を０．３秒に変えれば出来上がりですね。
;****100msec case*****
SHORＴ
ＢＳＦ ＰＯＲＴＢ，０
ＣＬＲＦ ＯＶＲＦＬＷ
ＣＡＬＬ ＭＥＳＬＯＯＰ
ＣＡＬＬ ＭＥＳＬＯＯＰ ここを追加
ＣＡＬＬ ＭＥＳＬＯＯＰ ここを追加
ＢＣＦ ＰＯＲＴＢ，０
ＲＥＴＵＲＮ
注意これだけではバーグラフで表示できません。

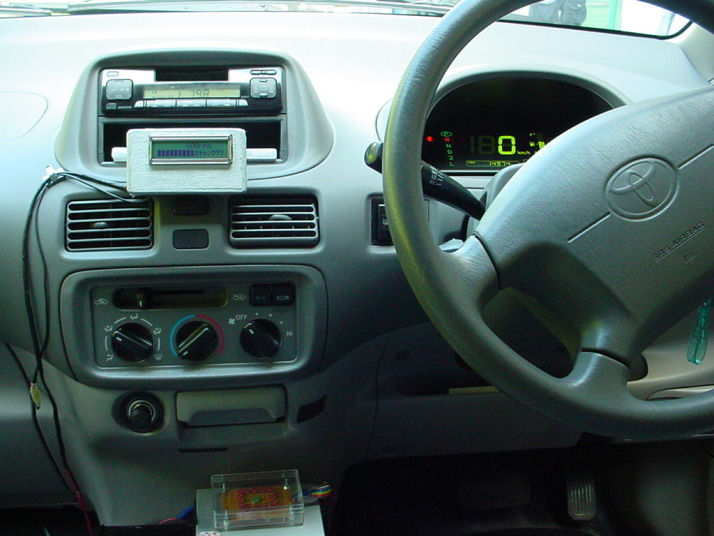

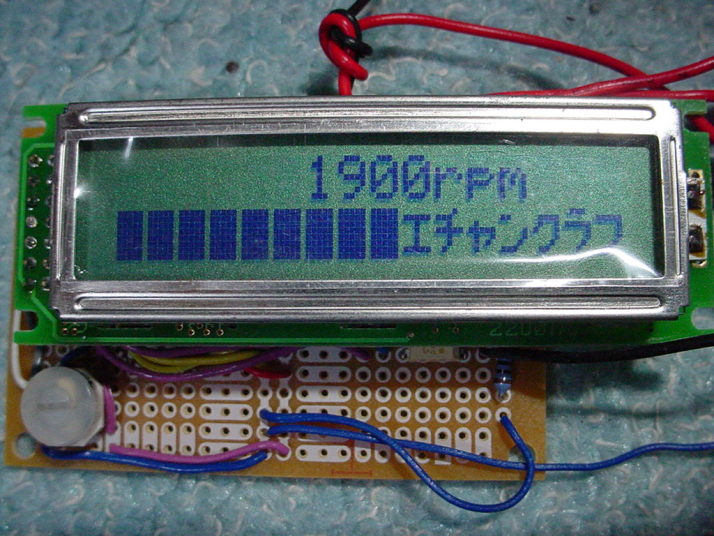

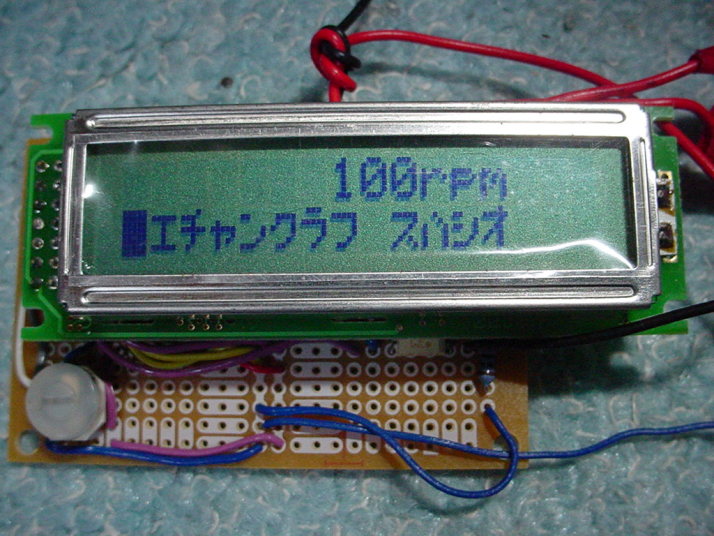

上の写真の中央２枚はバーグラフで表示して
ちょつと遊んでみました。

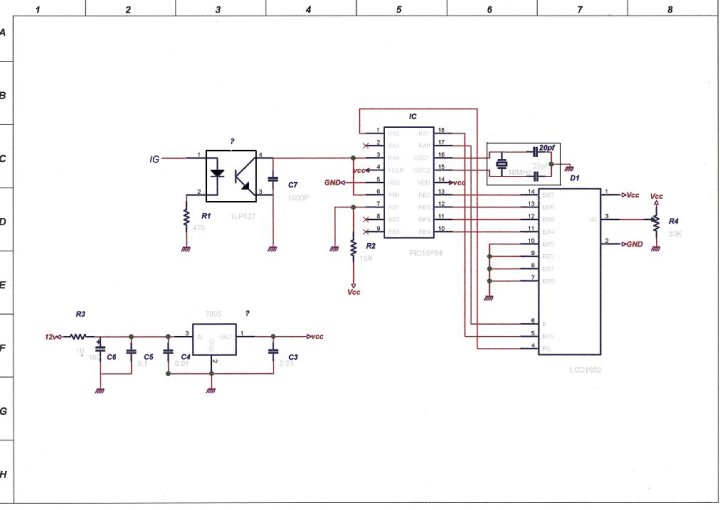

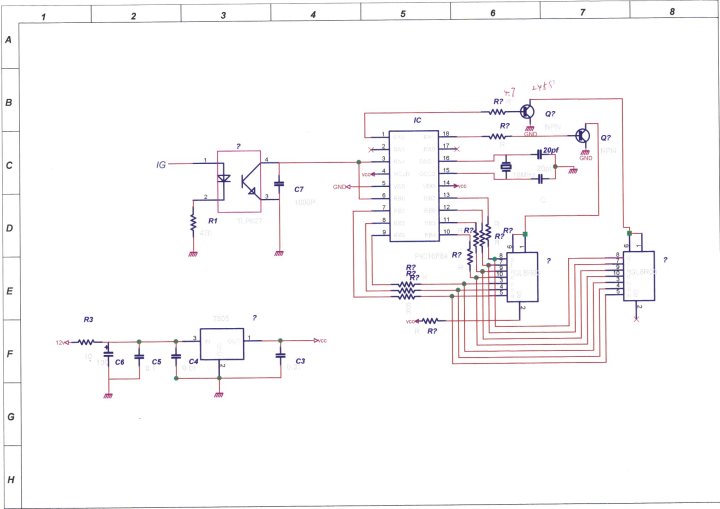

横の写真は配線図です

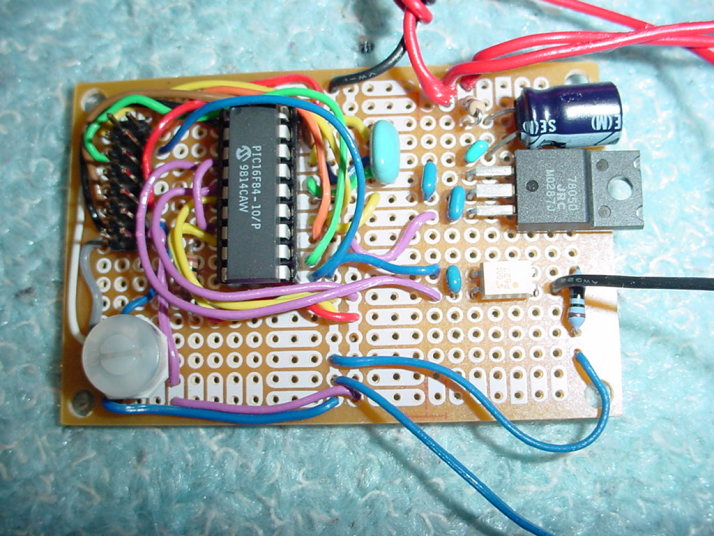

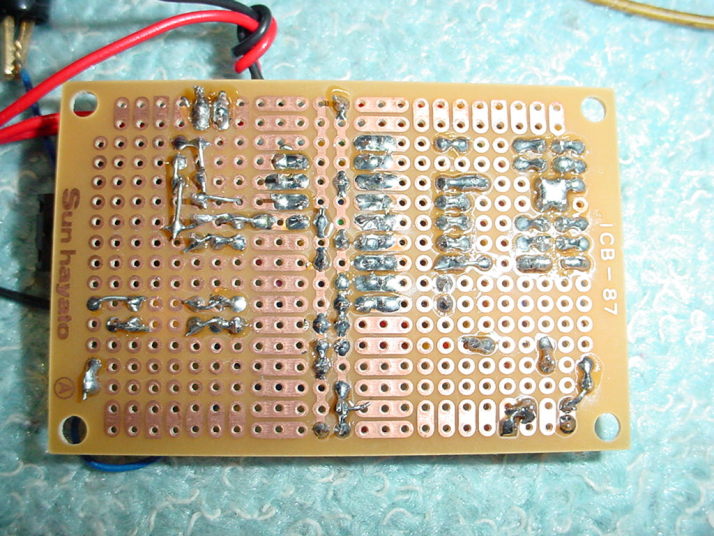

これだけの部品で出来てしまいました。
写真はクリックすると拡大します。
|
セグメント発光ダイオードタコメーター８桁セグメント発光ダイオード制御でタコメーターをと思い 点滅表示ですが何とか出来ました。
 |
プログラム |
ときたま、エンジンをかけたタイミングとプログラムのタイミングが上手にいかないと表示できないので、もう一度エンジンをかけなおしてください。
PICの詳細は後閑氏のホームページで詳しく載ってます。
後閑氏のプログラムを使わせて頂き有り難う御座います。
これから、すこしず更新していきますよろしく
